무선하이패스 단말기 SET525 배터리 자가 교체 수기

엠피온 사의 무선하이패스 단말기 SET525 너무나 유명하지요?

출시된 지 꽤 된 기종이면서 아직까지도 생산되는 제품이고 많이 들 사용하고 있습니다.

요즘은 오래된 하이패스 보상판매 제품으로도 출시되고 있습니다.

저는 태양열 충전 거치대를 사용하여 1년에 한 번 정도 충전하면서 무난하게 사용하고 있었습니다.

그런데 최근들어 1주일도 안되었는데 하이패스가 작동이 안 돼 무엇이 문제일까 찾아보던 중 소모품인 배터리의

수명이 다되면 그런 현상이 발생한다는 것을 알았습니다. 엠피온 본사에 문의 하니 배터리 교체비용이 3만 원 정도이고

 혹시나 메인보드에 문제가 있다면 거의 5만 원 정도의 비용이 발생할 수 있으니 신중히 생각해 보라 하더군요.









1. 대체 배터리 구매

인터넷을 검색해 보니 자가 교체하는 방법이 있다는 것을 알고 배터리를 찾아보는데 예전에는 정품기준의 배터리가 있었는데 요즘은 상품이 저용량의 상품 밖에 없더군요. 정품 용량은 830mAh 현재 판매되는 제품들은 350mAh

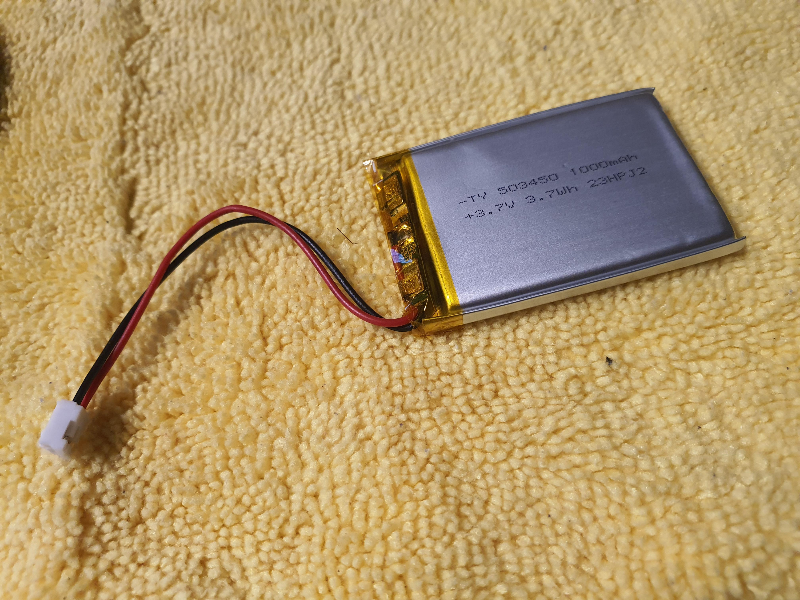

궁리 끝에 알리익스프레스를 검색하니 고용량에 적당한 크기의 배터리가 있어 직구 주문했습니다. 용량은 1000mAh이고 사이즈를 알려주는 제품명은 503450 원래 383450의 제품인데 사이즈가 거의 비슷하다 해서 구매했습니다. 어차피 안되면 버릴 셈으로...... 거의 20일 정도 걸려 받아보고 드디어 자가교체 도전 두둥~~~~~



2. 본체 분해

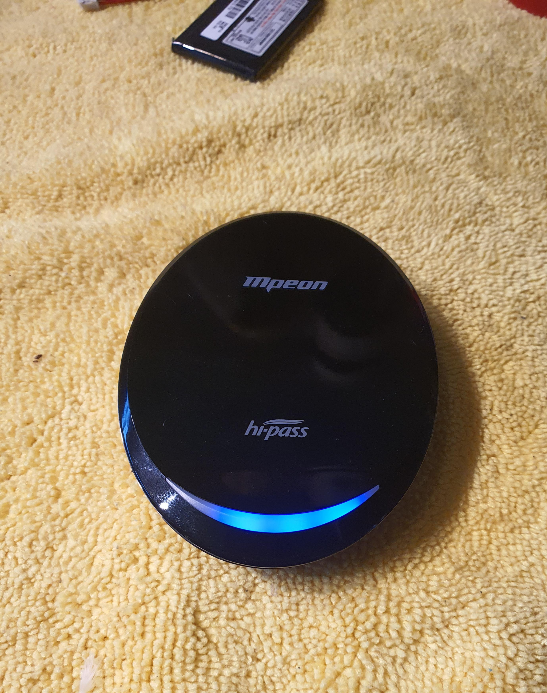

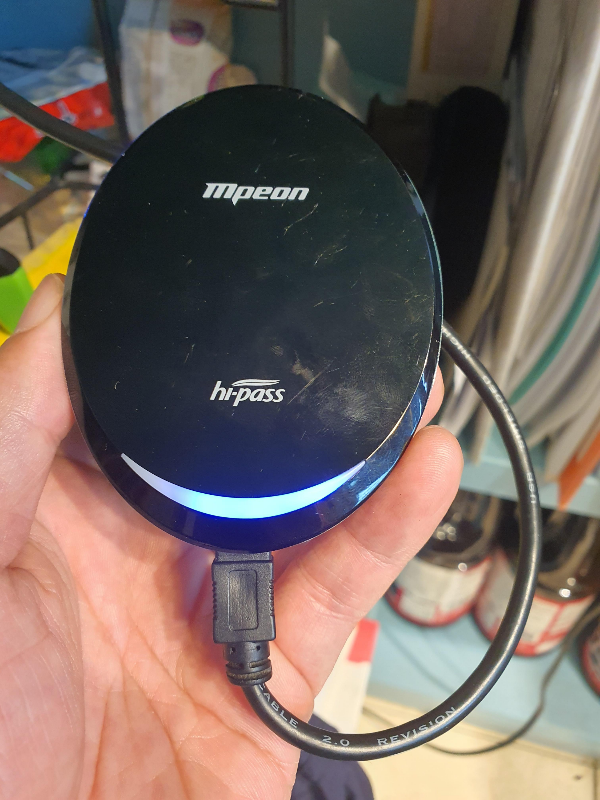

 본체의 모습입니다.

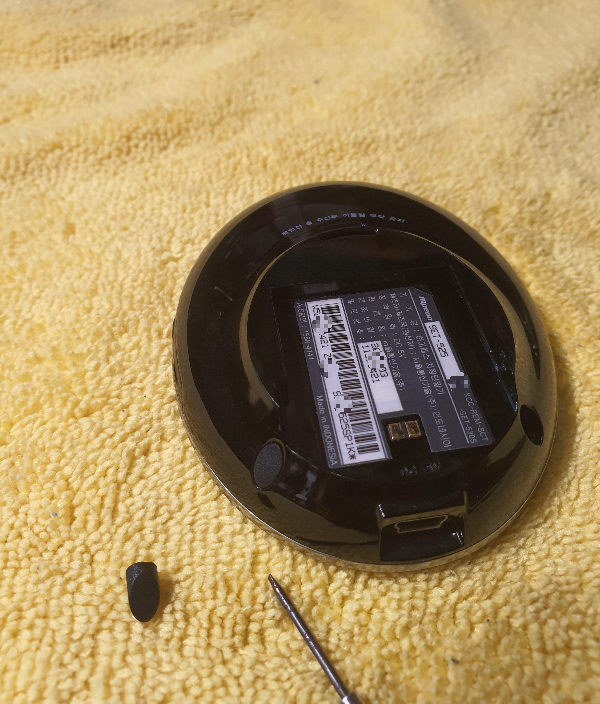

본체의 뒷면 거치대 방향의 충전단자 양옆으로 고무를 제거합니다.

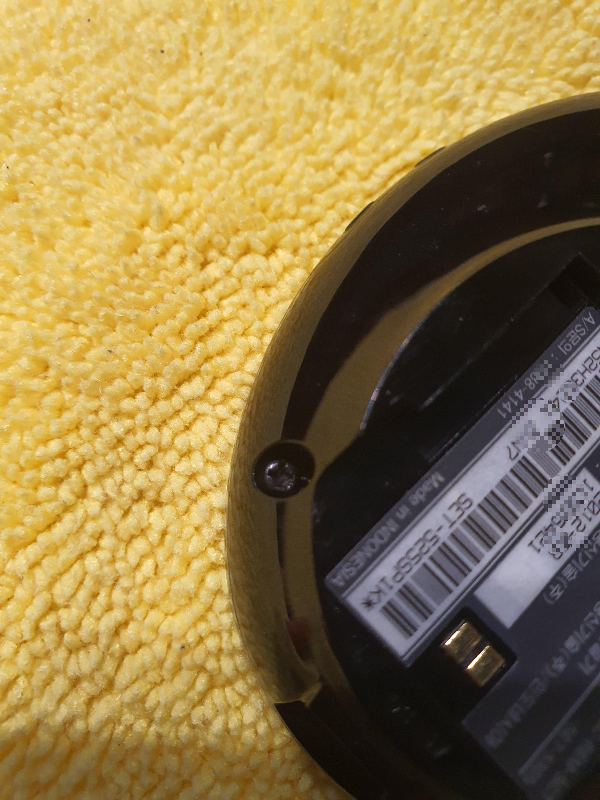

고무 안에 작은 나사가 있습니다. 십자(+) 드라이버 제일 작은 사이즈로 잘 돌리면 나사가 빠집니다

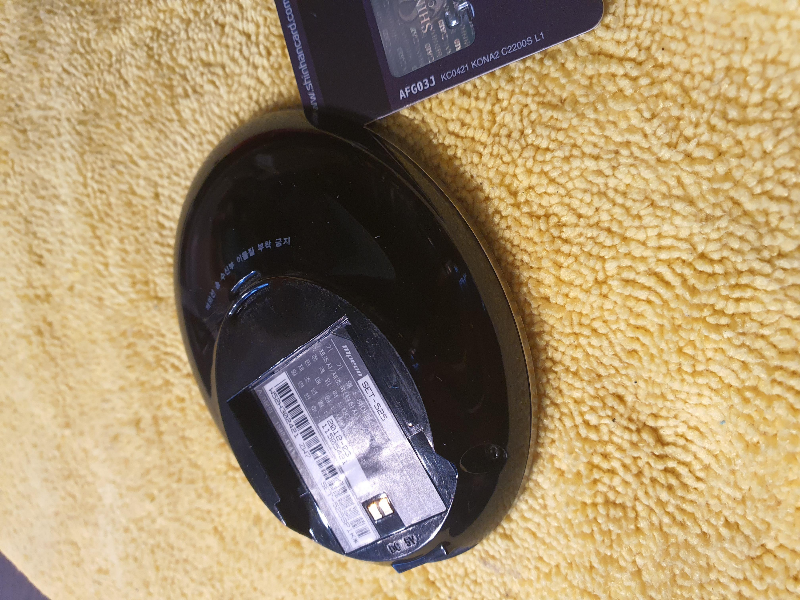

본체의 음량조절 버튼 반대쪽 하이패스 들어가는 입구서 부터 안 쓰는 카드로 살살 밀어가며 한 바퀴 돌리면 앞 뒷면이 분리됩니다. 무리하게 힘주지 마시고 천천히 부드럽게~~~~

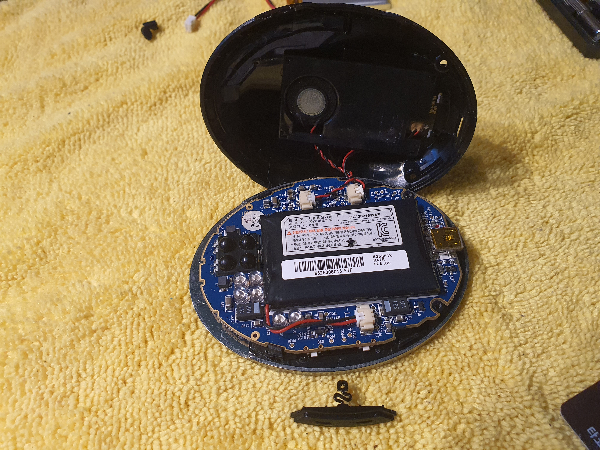

분해 왼료된 모습입니다.



배터리가 약간 부푼듯한 모습입니다. 음량조절 버튼은 거치대방향의 위치에 작은 플라스틱에 고정될 수 있습니다.

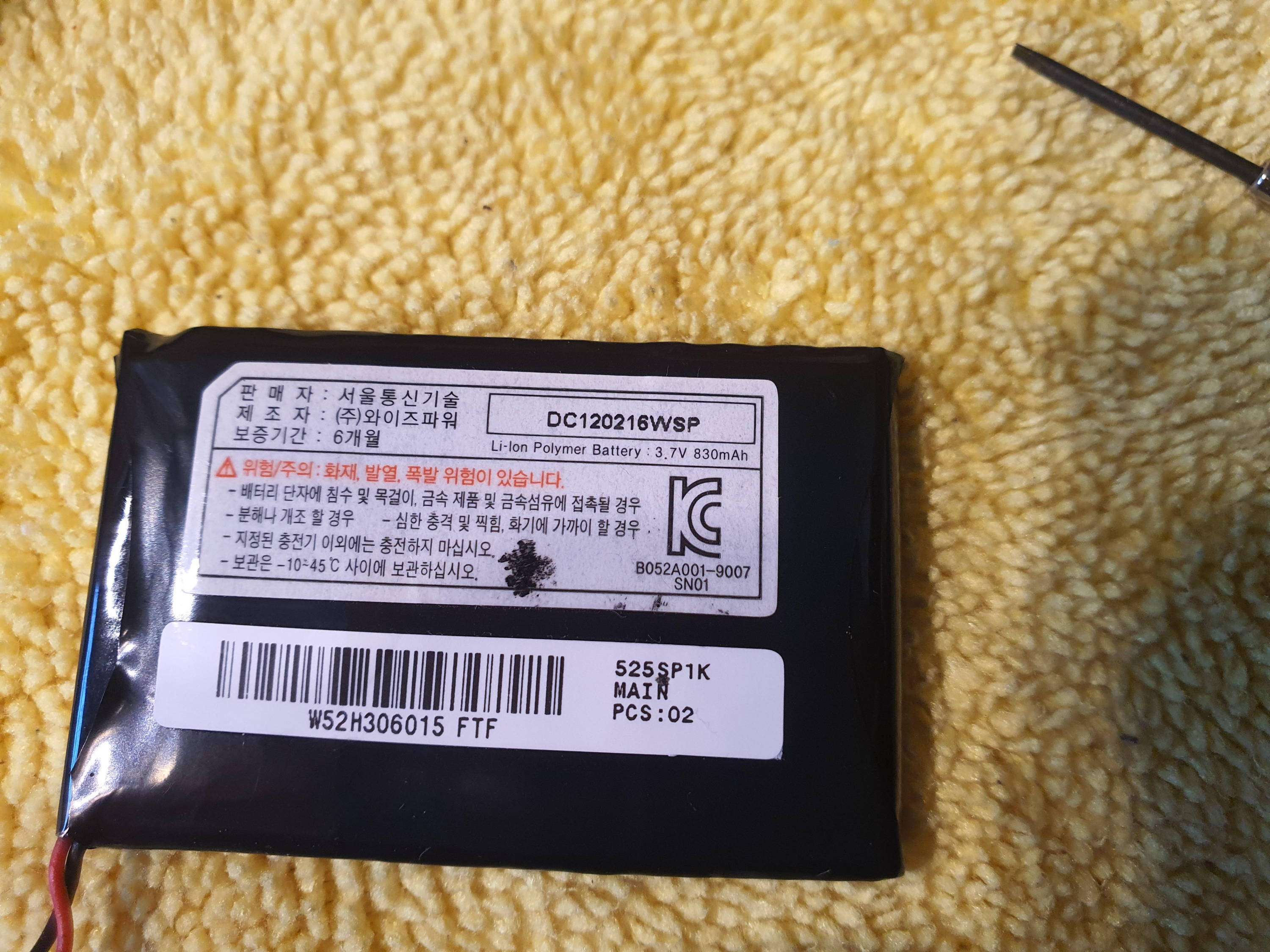

2012년 3월 제조된 하이패스이니 배터리도 10년이 넘었다는 말. 그러니 충전이 안되지.



배터리는 메인보드 위에 검은색의 약간 도톰한 양면테이프로 고정되어 있으니 천천히 떼어내면 분리됩니다. 메인보드와 연결되는 단자는 손톱으로 약간 힘주어 빼면 빠집니다. 아~~~ 엇그제 손톱을 깍았는데 조금 힘들다.

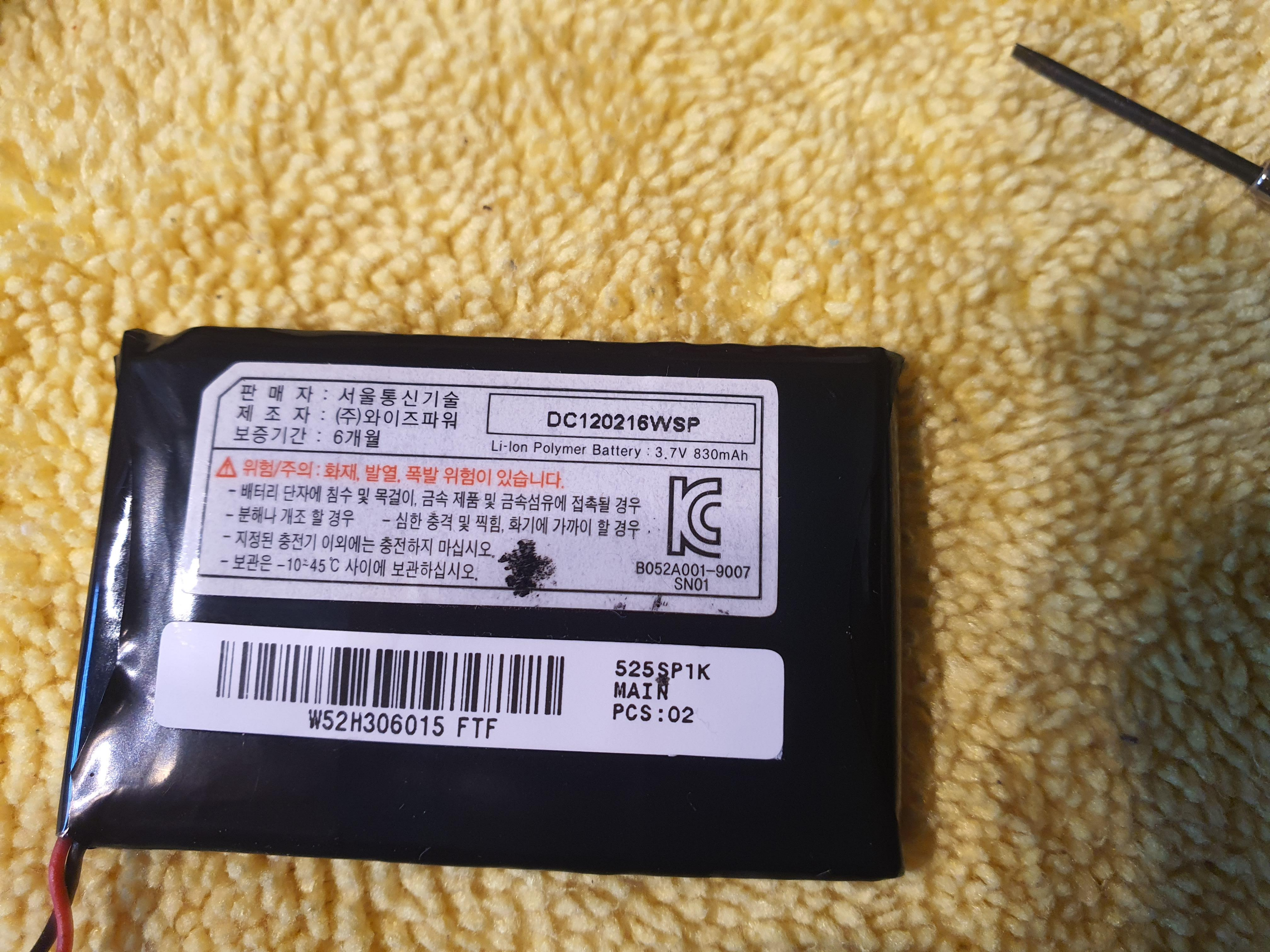

배터리 분리 완료.

3. 배터리 교체

그런데 우려했던 난관에 봉착했습니다.

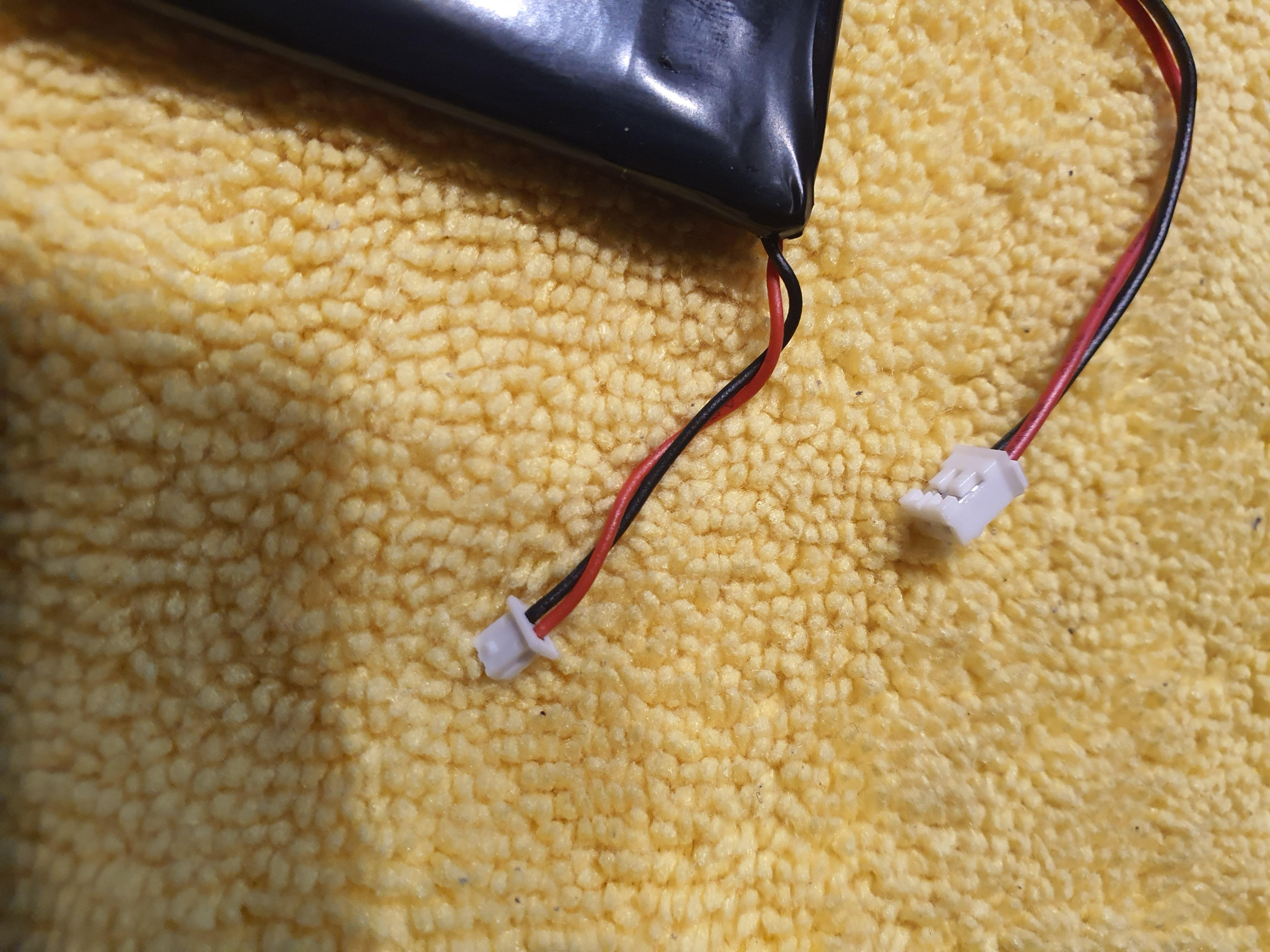

구매했던 배터리 단자와 원 단자가 안 맞아요. ㅠㅠ



원 단자는 붉은 배선 (+선)이 오른쪽으로 들어가고 크기도 상당히 작습니다. 구매한 차이나 제품은 크기도 크고 +선이 왼쪽입니다. 그래서 특단의 조치 납땜기 동원하여 수술



배선 자르고 원단자의 중간 자른 배선을 새 배터리 배선에 납땜하는 매우 위험한 수술을 진행했습니다.

수술이 완료된 모습은 미처 사진을 찍지 못했네요.

수술은 성공적으로 끝나고 조립은 분해의 역순



4. 재조립.

배터리를 메인보드의 양면테이프에 그대로 붙이고 단자 끼우고 마지막으로 작동 가능여부 확인차 최종 조립 전 음량단자 누르니 배터리 표시 나옵니다.



전체를 살살 원래 위치로 돌려가면서 누르면 딸깍 딸깍 걸쇠 걸리는 소리 들리면서 틀이 딱 맞습니다.

나사 조립 및 고무패킹 원위치 후 충전 시작

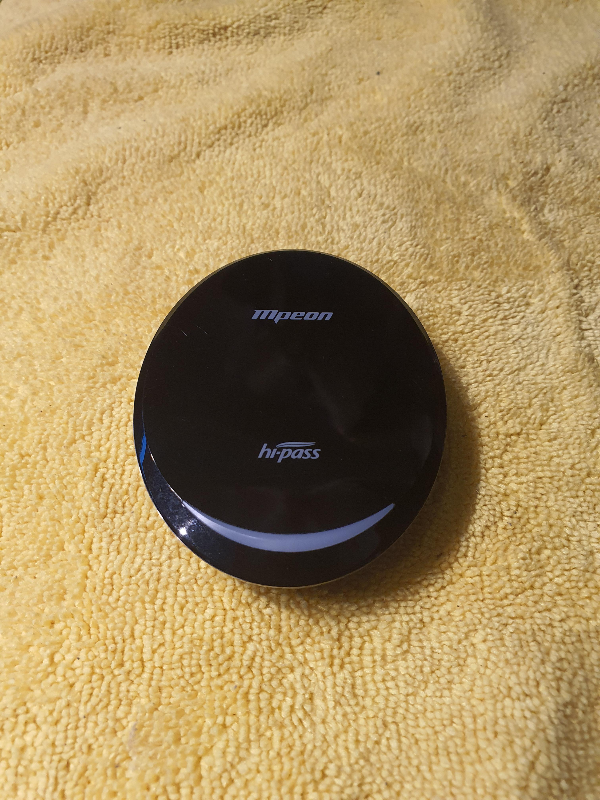

음량 버튼 등 누르고 작동 여부 이상무 카드 꽂으니 소리도 정상적으로 나오고, 좋다~~~~~~~

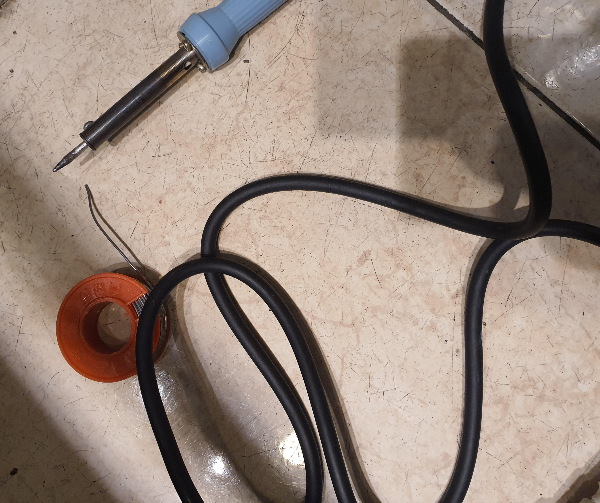

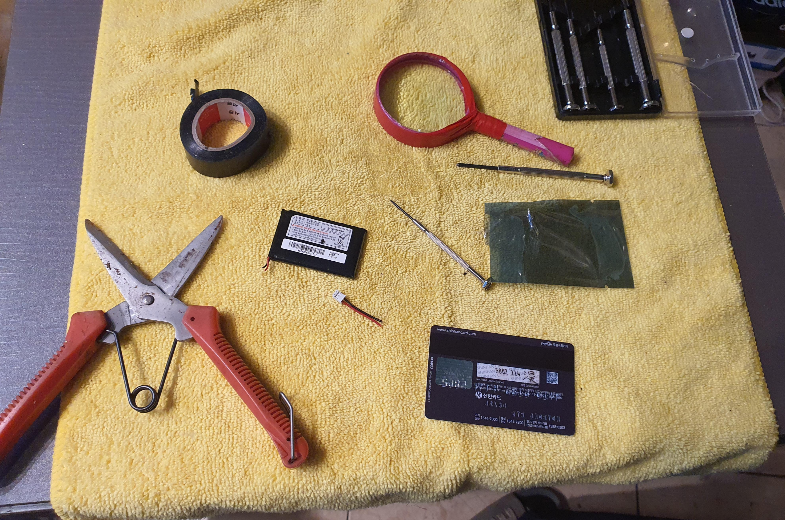

작업했던 공구들입니다. 노안이 있어 돋보기까지 동원하였습니다.

걱정했던 부분이 있었지만 예상했던 문제라 충분히 해결가능. 비용은 8000원 수준으로 아주 저렴히 해결했습니다.

이상 무모했지만 잘 성공한 무선하이패스단말기 SET525 배터리 자가교체 수기였습니다.

5. 교체 후 사용 후기

배터리 교체후 톨게이트 지날 일이 없었는데 5일정도 지난 시점에서 고속도로 올라갈 일이 생겨 사용하니 완벽히 작동 합니다. 배터리 완충 상태에서 태양열 충전기로 태양광 충전이 지속되었는데 배터리 상태도 그대로 유지됩니다. 톨게이트에서 하이패스 인식 잘되고 만족스럽습니다. 조립하면서 음량버튼을 잘 못 눌렀는지 톨게이트 통과시 과금 정보 안내가 안되어 놀랐지만 음량버트 하단 (-) 버튼을 1초이상 누르면 안내음성이 나오는데 하이패스 카드를 넣었다 뺄때 카드에 대한 정보가 안내음성으로 나오는지 확인하면 알 수 있습니다. 완벽한 성공으로 스스로 칭찬해~~~~
